VASP学习记录01

几个主要的输入输出文件参数的解读及有用信息的提取

Posted by David on April 8, 2020

前言

由于正在搞毕设，需要做结构优化(与优化相对的是单点计算 所谓单点计算 就是不优化结构 直接算能量 电子相关的性质：几何结构在计算前后不发生变化)自然第一个想到的就是比较流行的商业软件VASP，用过了几次，虽然结果不太好（多半是我自己模型的问题），但还是写在这里记录一下。最重要的就是不懂要查看手册官网手册（一定要多看手册！多看手册！多看手册！） 。

主要参考 大师兄！learn vasp the hard way

正文

VASP的主要输入、输出文件有四个：

INCAR、POSCAR、POTCAR、KPOINTS、OUTCAR、CONTCAR、OSZICAR（由于仅涉及结构优化，不考虑能带、电子态密度等的计算，暂时先说这些）

INCAR文件

文件中输入一些控制整个计算过程的参数，

SYSTEM

  • SYSTEM 是对整个计算的注释、说明，后面可以随便写，但是尽量不要写中文。

  • SYSTEM=Ar Structure Optimization #注释

EDIFF EDIFFG NSW NELM NELMIN POINT IBRION ISIF

控制电子步和离子步收敛的参数。

先解释一下电子步和离子步的概念： 一般来讲，电子步就是电子自洽迭代的次数（默认60），离子步是离子驰豫的步数。

结构优化也叫结构迟豫。是指对整个输入体系的坐标进行调整，得到一个相对稳定的基态结构。结构优化分原子迟豫和电子迭代两个嵌套的过程，每次计算中都进行原子迟豫和电子迭代计算（电子迭代嵌套在原子迟豫中），达到原子迟豫收敛标准时进行下一步计算，直到达到自动中断或者最大原子迟豫步数。（通常以前后两次总自由能之差或 原子所受最大的力 作为原子迟豫的收敛标准，电子自洽迭代计算以总能作为收敛标准，默认为10-4，因电子迭代的嵌套特性，以及电子迭代和原子迟豫的收敛速度不同，最终以原子迟豫最大步数作为强制停止参数）

  • EDIFFG：原子迟豫收敛标准，力作为收敛标准:EDIFFG为负, 一般-0.01到-0.05之间；能量作为标准:EDIFFG 为正, 一般0.001-0.0001. (-0.01对于力收敛来说已经是一个很严格的要求了)。

  • EDIFF：电子迭代收敛标准 1E-4或者1E-5即可

  • NSE：离子步的最大步数 NSW

  • NELM：电子步自洽迭代最大步数，默认为60

  • NELMIN：最小的电子步迭代次数，默认2

  • POINT：IBRION=1,2,3时表示原子每步移动的大小，默认为0.5。即是使用准牛顿法、共轭梯度法、最速下降法优化原子位置时需要设置的步长

  • IBRION：离子驰豫方式，可以去3（初始结构很差），2（CG方法优化，较慢，找到全剧最小的可能性大），1（准牛顿方法 速度快 适合结构与标准模型接近），-1（原子不移动，是IBRION的默认值，NSW=0是原子也不会移动，静态自洽的时候使用）[IBRION]https://cms.mpi.univie.ac.at/vasp/vasp/IBRION_tag_NFREE_tag.html)

IBRION=2时的计算步骤：

第一步，从初始结构出发，计算体系中离子间的作用力，

第二步，VASP尝试着把离子沿着前面估算的方向移动，尝试移动的大小由POTIM这一项决定，

第三步，计算尝试移动后能量和力的大小，据此加入一个矫正项来控制真实移动的大小；

第四部， 移动后，重新计算能量和力，重复前三步直至能量或者力收敛到我们设置的EDIFFG值。

IBRION = 2 时，对POTIM的依赖性很强，因此我们计算的时候要设置一个合理值。

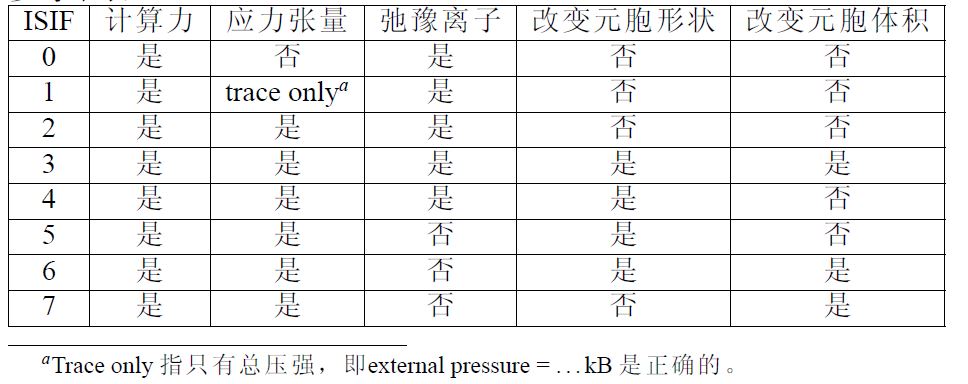

  • ISIF 控制原子迟豫过程中晶胞的变化情况 IBRION=0时默认0,其他情况默认2，常用2,3 具体如图：

isif

ISMEAR SIGMA PREC

  • ISMEAR 每个波函数的部分占有数 （还不是很理解）金属使用1,2，半导体使用-5，结构优化不能用-5

  • SIGMA（展开的宽度）的话选定某一个不是很夸张的值应该都可以，如果对于大体系（几百个原子那种）可以选的大一些，到0.1或者再大一些，要是小胞的话可以0.05或者0.01之类的。

  • SIGMA的取值和ISMEAR息息相关

  • ISMEAR = -5 (对于所有体系),SIGMA的值可以忽略,也可以不管(VASP会自动略过)

  • SIGMA的取值和KPOINTS密切相关,Kpoints确定之后,测试SIGMA取值合理性。标准是: grep ‘entropy T’ OUTCAR 得出的能量除以体系中原子的数目,小于0.001 eV 合格

  • 对于分子,原子体系(也就是你把分子或者原子放到一个box里面),K点只有一个Γ点取ISMEAR=0，SIGMA必须要用很小的值,如0.01
  • MP方法(ISMEAR=1..N):SIGMA取值太大,计算出来的能量可能不正确;SIGMA取值越小,计算越精确,需要的时间也就越多

从经验上来说:对于金属体系,使用MP方法(ISMEAR=1..N)时,SIGMA= 0.10 足够了,官网给的参考值是0.20。

对于高斯展宽Gaussian Smearing (ISMEAR = 0), 对于大部分的体系都能得到理想的结果

SIGMA取值比较大的时候会得到与MP方法相近的误差;但是误差多大,GS方法不可以得到,而MP方法可以。从这一点上来说,MP要比GS好些;

使用GS方法的时候(ISMEAR=0),SIGMA的数值要测试下,保证grep “entropy T” OUTCAR tail -1结果平均到每个原子上小于0.001 eV也就是1meV。不想测试,对于金属体系:SIGMA=0.05是一个很安全的选择

对于半导体和绝缘体,SIGMA取值要小,SIGMA = 0.01 – 0.05 之间也是很安全的。

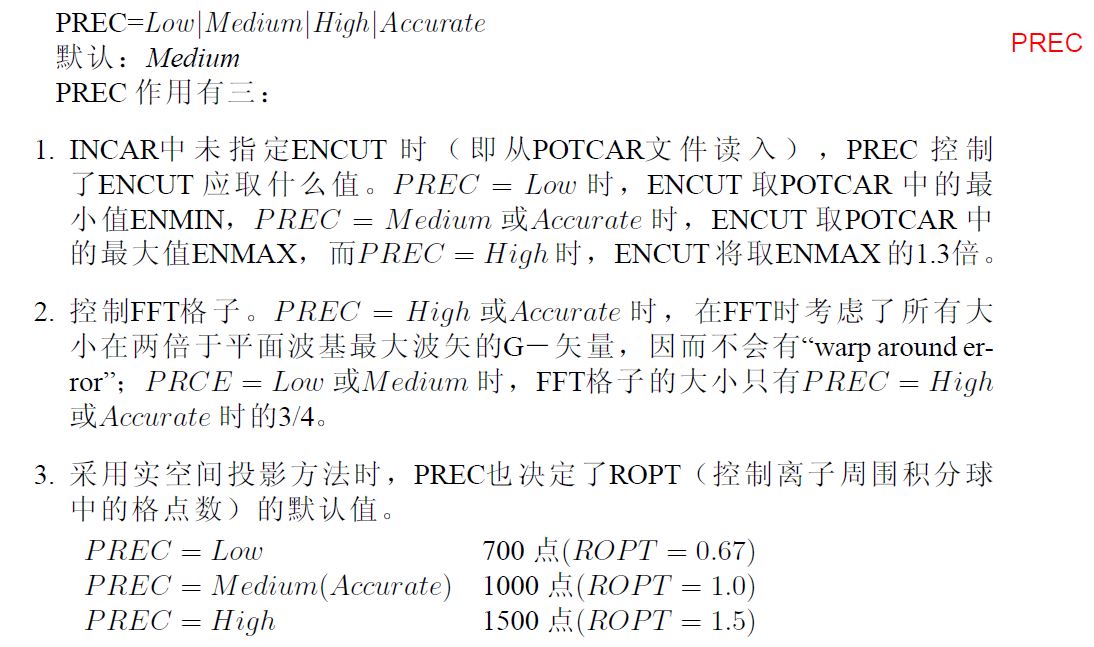

  • PREC 计算精度

perc

ISTART ICHARG INIWAV

  • ISTART 初始波函数产生方法

    默认存在WAVECAR时取1,否则0

    ISTART=0,根据INIWAV决定初始波函数的产生方法

    ISTART=1,波函数从WAVECAR文件读入

  • INIWAV初始波函数产生方法

    仅在ISTARTT=0生效

    0 凝胶波函数 1[默认]随机数

  • ICHAGE初始电荷密度产生方法

    默认ISTART=0取2否则取0

    0从初始波函数计算

    1从CHGCAR(上次输出的电荷密度)读入

    +10非自洽运算,电荷密度在计算过程中保持不变

    如1+10=11时，电荷密度保持CHGCAR中的值不变,适用于给定电荷密度求能级本征值(计算能带,输出EIGENVAL文件)和态密度(DOS,输出DOSCAR文件),用于能带计算

ISPIN MAGMOM

由体系决定

  • ISPIN=0(默认) 不考虑自旋
  • ISPIN=2 考虑自旋，电子分为α,β电子计算,考虑磁性
  • ISPIN=2时,可指定体系的初始磁矩MAGMOM

输入格式：

MAGMOM=原子种类1*自旋磁矩 原子种类2*自旋磁矩 ...
MAGMOM=2*1
MAGMOM=2 2
还可以更大一点
MAGMOM=5 5（2*5）
注意 两个数字之间不能有空格2*5 2 * 5后面是不对的

举例子：
对于Ni C H O 这四种元素组成的物质 MAGMOM可以写成

MAGMOM=56*1 17*0 20*0 6*0

对于简单体系来说，MAGMOM可以采用默认值；

MAGMOM设置的时候，初始值不要求与实验值完全一致，一般取大些（1.5倍）比较好

POSCAR

POSCAR文件主要是存放待计算结构的信息 格式如下

AlN bulk (Title) 首行注释
1.0   缩放系数
3.11  0.00  0.00    第一个平移矢量a方向
-1.56   2.69  0.00  第二个平移矢量b方向
0.00    0.00  4.98  第三个平移矢量c方向
Al    N 原子种类
2   2   单胞内原子数目
Selective dynamics [可选]有对构型(原子坐标)进行部分优化，没有,则全优化
Direct  Direct分数坐标,Car实际坐标单位为埃
0.667   0.333     0.000    T   T   T  T表示对此方向优化，F表示对此方向不优化
0.333   0.667     0.500    T   T   T
0.667   0.333     0.382    T   T   T
0.333   0.667     0.882    F   F   F

POTCAR

主要是演示文件 来任务了 今天先写到这里

CONTCAR

记录优化后的原子坐标位置，一般后面还会有一堆，都是零，如果跑分子动力学就不是零 代表速度， 不然其他的基本都是零。

除了记录优化后的原子的坐标位置，还可以在断电之后或者意外中断后续算：

续算分三种情况：

A) 第一个离子步没有算完，任务就挂掉了。这种情况，CONTCAR是不会更新的，我们再次用原来的输入文件提交一次就行了。

B）我们的计算已经完成了大于或者等于1的离子步，但小于INCAR中设置的NSW的数值。这个时候CONTCAR的内容已经是离任务死掉最近的结构了。我们只需要将其复制成POSCAR，然后再次提交任务即可。具体操作如下：

$ mv POSCAR POSCAR_0
$ mv OUTCAR OUTCAR_0
$ cp CONTCAR POSCAR

C）我们的计算达到的INCAR中所设置的NSW的数值。比如设置的NSW = 1000，实际上跑了1000步，任务停下来了，也就是所谓的结构优化没有收敛。这种情况我们需要做的又有2个步骤：

  1. 首先，要检查CONTCAR中的结构是不是正确的，如果结构跑乱了，体系中原子乱飞，有很大可能会导致不收敛的情况。如果是结构乱了，我们就要找原因去解决。主要还是在以下三个方向下功夫：

    • 初始结构是否合理
    • POSCAR中的元素顺序与POTCAR中的是不是一致
    • 是不是用的gamma点，然后把体系放开了。

  2. 如果前面检查的结构没问题，这种情况，可能是因为你设置的NSW值太小导致的，或者体系是在是太难收敛，比如过渡态优化的情况。那么我们就需要继续算了。此时，为了保证计算的可重复性，我们必须要将上一步的计算保存记录下来。

OSZICAR

计算一个体系，我们有2个优化过程：

1.电子结构的优化： 可以理解为对某一固定的几何结构，迭代求解薛定谔方程来获得体系能量极小值的一个过程。这个迭代过程，每一次迭代求解都可以认为是电子结构的一个优化。（通常被大伙称为：电子步）

2.几何结构的优化：可以理解为在电子结构优化的结果上，获取原子的受力情况，然后根据受力情况，调节原子的位置，再进行电子结构优化，获取新的受力情况，然后再调节原子位置，一直重复这样的过程，直至找到体系势能面上一个极小值的过程。（通常被大伙称为：离子步）

OSZICAR是用来记录优化过程一些信息的文件。这里的优化过程既包括电子结构，又包括几何结构。

OSZICAR 张这样子：

       N       E                     dE             d eps       ncg     rms          rms（c）
DAV:   1     0.324969965196E+02    0.32497E+02   -0.10270E+03    48   0.977E+01
DAV:   2     0.501749892771E+00   -0.31995E+02   -0.31995E+02    72   0.202E+01
DAV:   3    -0.182605770767E-01   -0.52001E+00   -0.50521E+00    48   0.521E+00
DAV:   4    -0.203547758465E-01   -0.20942E-02   -0.20860E-02    96   0.333E-01
DAV:   5    -0.203547873947E-01   -0.11548E-07   -0.11210E-07    48   0.844E-04    0.307E-01
DAV:   6    -0.213726161828E-01   -0.10178E-02   -0.17884E-03    48   0.111E-01    0.155E-01
DAV:   7    -0.214708381542E-01   -0.98222E-04   -0.23522E-04    48   0.459E-02
1 F= -.21470838E-01 E0= -.13757722E-01  d E =-.154262E-01

第一行中各项的含义：（没汉语解释的，大师兄也翻译不出来）

1） N 代表电子结构的迭代步数，通常被大家称为电子步。

2） E 代表当前电子步的体系能量;

3） dE当前电子步和上一步体系能量的差值;

4） d eps the change in the band structure energy;

5）ncg the number of evaluations of the Hamiltonian acting onto a wavefunction;

6） rms the norm of the residuum of the trialwavefunctions （i.e. their approximate error）

7） rms (c) the difference between input and output charge density.

dev 为某种电子迭代自洽算法（还有RMM CG等）

最后一行：

1） F前面的 1 代表几何结构优化的次数（也称为离子步的步数）。

2） F = 是体系的总能量, 与OUTCAR中 free energy TOTEN 后面的值相等；

3） E0 后面的能量对应OUTCAR中 energy (sigma->0)后面的能量。

通过OSZICAR获取体系的能量，也就是E0后面的那一项。很多人在使用VASP的时候，不知道该选择哪个能量，这里大师兄就告诉你：选择E0后面的即可。不管你有什么疑问，不管别人怎么跟你争论，都不要管，先老老实实记住：我们选E0后面的这个能量。随着你的学习，很多疑问自己就解开了。命令使用方式：

$ grep E0 OSZICAR
1 F= -.21470838E-01 E0= -.13757722E-01  d E =-.154262E-01

在OUTCAR中与E0对应（相同）的是energy(sigma->0) = 后面的那个.

提取能量的命令：

grep  without OUTCAR | tail -n 1
grep '  without' OUTCAR | tail -n 1  # bigbro常用的是这个
grep sigma OUTCAR | tail -n 1

OUTCAR中的Entropy表示的不是传统意义上的熵

费米能 E-fermi

电子占据情况：在OUTCAR里。

判断收敛情况:

$ grep reached OUTCAR
------------------------ aborting loop because EDIFF is reached ----------------------------------------
------------------------ aborting loop because EDIFF is reached ----------------------------------------
------------------------ aborting loop because EDIFF is reached ----------------------------------------
reached required accuracy - stopping structural energy minimisation

4 $ grep reached OUTCAR |tail -n 1 reached required accuracy - stopping structural energy minimisation

or

grep 'reached required accuracy' OUTCAR

可以写在.bashrc文件中

$ alias gr="grep 'reach required accuracy' OUTCAR"

$ source .bashrc

$ . .bashrc

如果发现没有收敛 查看OSZICAR 看电子步和离子步的收敛情况 如果最后一步电子步是六十 那么很可能是电子步达到了NELM默认的60后自动停止计算

这时候需要考虑初始结构的合理性以及增加NELM继续算下去

电子步（SCF）: EDIFF <====> NELM

离子步（结构优化）：EDIFFG <====> NSW

一般来讲，可是增加到NELM=100 难收敛的可以到200，同时也要注意能量变化 能量变化吉大也可能是结构的问题

如果跑了很久每个离子步中的电子部都不收敛 可以尝试换个电子步迭代的算法 这种情况ALGO=ALL 结合NELM=200可以解决大多数问题（比较耗时）
